電磁振動給料機簡介

      電磁振動給料機用于塊狀、顆粒狀或粉狀物料的定量或連續的供給。按形式可分為座式和吊式，按封閉可分為封閉和敞口，廣泛應用于礦山、冶金、煤炭、電力、化工、食品、玻璃、耐火材料等行業。

      電磁振動給料機是實行流水作業自動化的必備設備。結構簡單，操作方便，不需潤化，耗電量小；可以均勻地調節給礦量；因此已得到廣泛應用。一般用于松散物料。根據設備性能要求，配置設計時應盡量減少物料對槽體的壓力，按制造廠要求，倉料的有效排口不得大于槽寬的四分之一，物料的流動速度控制在6-18m/min.對給料量較大的物料，料倉底部排料處 應設置足夠高度的攔礦板； 為不影響給料機的性能，攔礦板不得固定在槽體上。

電磁振動給料機特點：
⒈電磁振動給料機電氣控制采用半波整流電路，可無級調節給料量，可用于自動控制的生產流程中，實現生產過程自動化。
⒉無轉動零部件，不需潤滑，結構簡單，維修方便。
⒊電磁振動給料機物料是微拋運動，料槽磨損小。
⒋電磁振動給料機可采用合適板材制成的料槽，可適用輸送高溫磨損嚴重及有腐蝕性的物料等。

電磁振動給料機原理

電磁振動給料機是一個較為完整的雙質點定向強迫振動的彈性系統， 整個系統工作在低臨界共振狀態，主要利用電磁激振器驅動槽體以一定的傾角做往復振動，使物料沿槽移動。圖 2(a）為電磁振動給料機的工作原理。物料2置于由主振彈簧3支撐的供料槽體1上，銜鐵4 與槽體的主振彈簧連成一體，線圈6纏繞在鐵芯5上。由于線圈中流過的是經過半波整流后的單向脈動電流，因此，電磁鐵就產生了相應的脈沖電磁力（如圖 2(b））。在交流電的正半周，脈動電流流過線圈，在鐵芯和銜鐵之間產生一脈動電磁吸力，使槽體向后運動，激振器的主彈簧發生變形，儲存勢能；在負半周期內，線圈中無電流通過，電磁力消失，銜鐵在彈簧力的作用下與電磁鐵分開，使料槽向前運動，這樣料槽就以交流電源的頻率，連續地進行往復振動。

電磁振動給料機結構

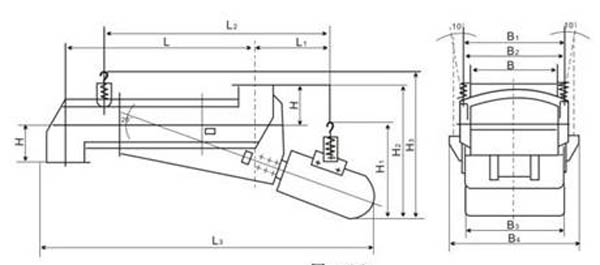

吊式電磁振動給料機結構圖紙

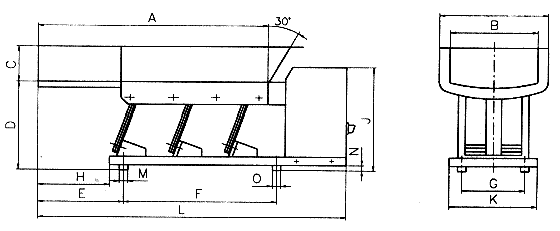

座式電磁振動給料機結構圖紙

電磁振動給料機主要技術參數:

類型	型號	生產率(t/h)		給料粒度mm	雙振幅mm	供電電壓(V)	電流(A)		有效功率(Kw)	配套控制箱信號
		水平	-10度				工作電流	表示電流
基本型	GZ1	5	7	50	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2	10	14	50			3.0	2.3	0.15
	GZ3	25	35	75			4.58	3.8	0.2
	GZ4	50	70	100			8.4	7	0.45	XKZ-20G2
	GZ5	100	140	150			12.7	10.6	0.65
	GZ6	150	210	200	1.5	380	16.4	13.3	1.2	XKZ-20G3
	GZ7	250	350	250			24.6	20	3
	GZ8	400	560	300			39.4	32	4
	GZ9	600	840	350			47.6	38.6	5.5	XKZ-200G3
	GZ10	750	1050	500			39.4*2	32*2	4*2	XKZS-200G3
	GZ11	1000	1400	500			47.6*2	38.6*2	5.5*2
上振型	GZ3S	25	35	75	1.75	220	4.58	3.8	0.2	XKZ-5G2
	GZ4S	50	70	100			8.4	7	0.45	XKZ-20G2
	GZ5S	100	140	150			12.7	10.6	0.65
	GZ6S	150	210	200	1.5	380	16.4	13.3	1.5	XKZ-20G3
	GZ7S	250	350	250			24.6	20	3	XKZ-100G3
	GZ8S	400	560	300			39.4	32	4
封閉型	GZ1F	4	5.6	40	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2F	8	11.2	40			3.0	2.3	0.15
	GZ3F	20	28	60			4.58	3.8	0.2
	GZ4F	40	56	60			8.4	7	0.45	XKZ-20G2
	GZ5F	80	112	80			12.7	10.6	0.65
	GZ6F	120	168	80	1.5	380	16.4	13.3	1.5	XKZ-20G3
輕槽型	GZ5Q	100	140	200	1.5	220	12.7	10.6	0.65	XKZ-20G2
	GZ6Q	150	210	250		380	16.4	13.3	1.5	XKZ-20G3
	GZ7Q	250	350	300			24.6	20	3	XKZ-100G3
	GZ8Q	400	560	350			39.4	32	4
平槽型	GZ5P	50	70	100	1.5	220	12.7	10.6	0.65	XKZ-20G2
	GZ6P	75	105			380	16.4	13.3	1.5	XKZ-20G3
	GZ7P	158	175				24.6	20	3	XKZ-100G3
寬槽型	GZ5K1		200	100	1.5	220	12.7*2	10.6*2	0.65*2	XKZ-20G2
	GZ5K2		240
	GZ5K3		270
	GZ5K4		300
圓管型	GZ1G	2		50	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2G	4		50			3.0	2.3	0.15	XKZ-5G2
	GZ3G	10		60			4.58	3.8	0.2	XKZ-5G2
	GZ4G	20		70			8.4	7	0.45	XKZ-20G2
	GZ5G	40		80			12.7	10.6	0.65	XKZ-20G2
特大型	GZ11-T		1000物料為煤比重0.85	300	1.5	380	47.6*2	38.6*2	5.5*2	SZK.00

電磁振動給料機圖片

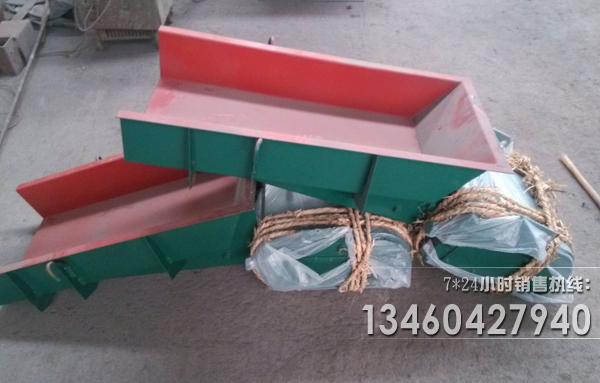

敞口電磁振動給料機圖片

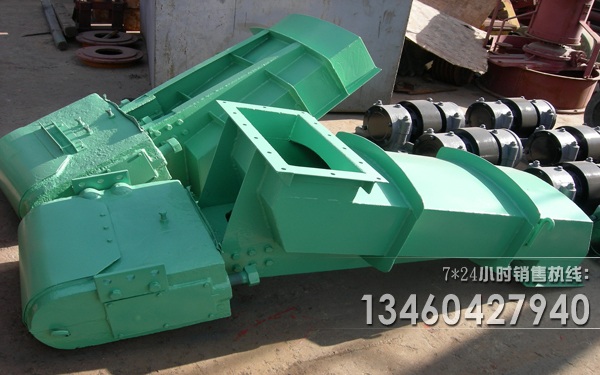

封閉式電磁振動給料機圖片

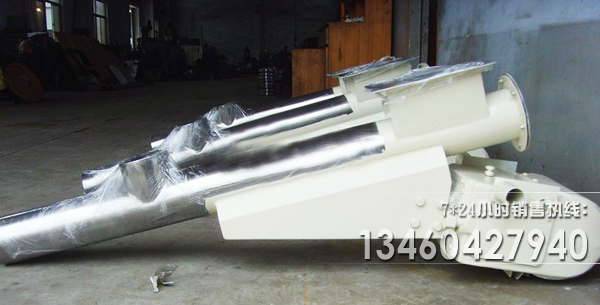

特種管式電磁振動給料機圖片

GZF封閉式電磁振動給料機圖片

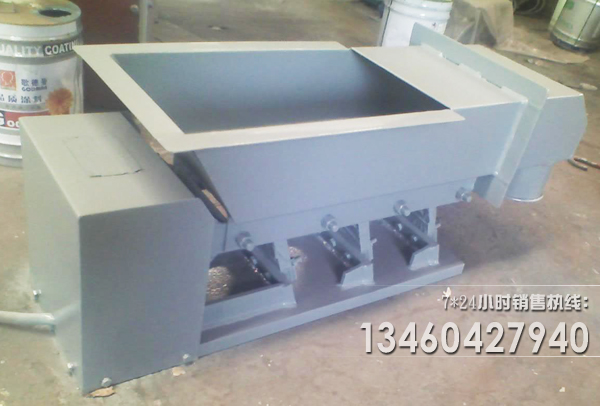

座式電磁振動給料機圖片

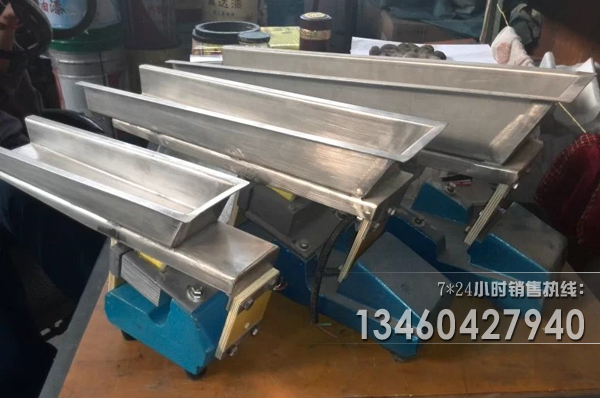

微型座式電磁振動給料機圖片

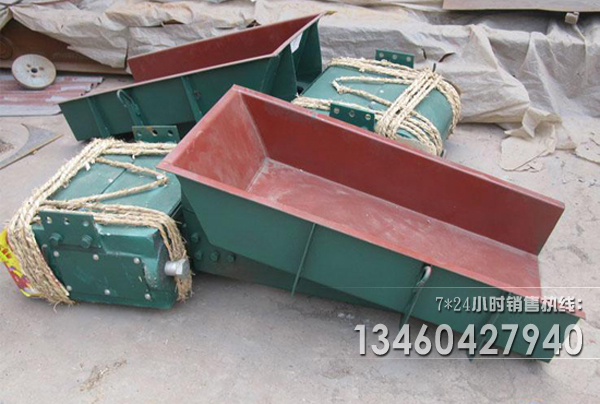

電磁振動給料機圖片

使用廠家須知

電磁振動給料機安裝
⑴電磁振動給料機一般采用懸掛式安裝，吊桿應安裝在具有足夠剛性的結構上， 為了減少電磁振動給料機的橫向擺動， 懸掛吊桿應向外張開 10°左右布置。對于大型給料機， 為了維修和更換料槽方便，還應設置移動滑架。
⑵電磁振動給料機應整體安裝，一般不允許拆卸，也不允許在機器上固結任何剛性附件。煙臺鑫海電磁振動機封閉式機身可防止粉塵污染，振動平穩?工作可靠，壽命長。安裝時應給設備周圍留有一定的活動空間，
避免工作時與其他設備碰撞，一般長度方向的空間最小為 50 mm，寬度方向?yàn)?25 mm。
⑶電磁振動給料機槽體可以水平安裝，也可以傾斜安裝，其給料能力與下傾角度成正比，但下傾角過大容易引起物料自流，難以保證給料精度。因此應根據物料的性質來確定是向上傾斜、向下傾斜，還是水平放置。
⑷安裝后給料機橫向應處于水平狀態，避免給料機工作時物料向一側偏移，并保證所有緊固螺栓牢固緊固。
電磁振動給料機維護
⑴經常檢查給料槽振幅和線圈電流，注意機器的響聲是否正常，如果發現聲音突然變大，或發現有撞擊
聲，要仔細分析原因，并立即停機處理。
⑵鐵芯與銜鐵之間氣隙任何時間必須保持平衡，應隨時檢查螺栓是否松動、間隙是否正常，如果板彈簧頂緊螺栓松動或板彈簧斷裂， 鐵芯與銜鐵之間氣隙發生變化或撞擊，要立即處理。
⑶經常檢查吊裝器有否松動，吊裝器如有松動會使電磁振動給料機四角不平衡，影響給料質量，應立即緊固。
⑷振動器的密封罩必須蓋好 ，以防灰塵進入 ，堵塞板彈簧之間的間隙，并要經常清理密封罩積灰。
