平面回轉篩介紹

      平面回轉篩是引進國外技術，針對尿素粘性比較大的特性而研發的一種新型篩機，所以也叫平面回轉尿素篩分機，可應用于糧食、食 品、化工、制糖、陶粒、采礦、醫藥、冶金、建材、礦山、造紙等多個行業，對吸濕性性強、粘性大、易堵孔和粘網的物料。模仿人工篩分的效果，處理量大，篩分效率高。
全有平面回轉篩特點：
1. 結構緊湊，外形整齊，美觀
2. 工作穩定可靠，操作維修方便
3. 該機運用特殊的平衡方式（設有偏心平衡塊）使篩體篩分過程中各個方向的慣性力都能夠完全平衡，因而振動小，噪聲低，運轉平穩。
4. 該機融合了圓運動，橢圓運動以及往復直線運動的優點，并設計了篩面清理裝置，因而產量大，篩分效率高，動耗小。
5. 主要部件使用機械折彎，鉚接，焊接。密封性良好。

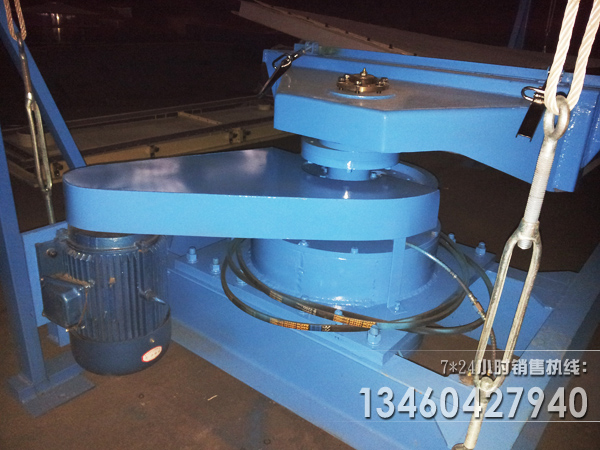

6. 傳動裝置：采用皮帶傳動。傳動平穩，可靠，噪音小，安裝維修方便。

平面回轉篩工作視頻

工作原理視頻及參數

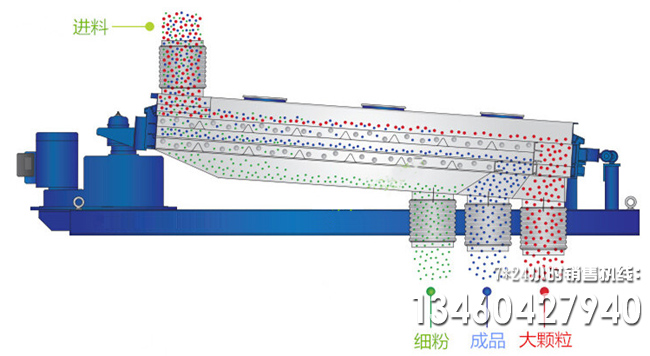

平面回轉篩工作原理：

     平面回轉篩傾角為5~10°的篩體由傳動裝置驅動。物料運動軌跡在進料端為水平圓周運動，在長度方向逐漸變成橢圓運動，最后在出料端轉變成近似往復直線運動。  通過進料口喂入的物料，在平面回轉篩體運動作用下，均勻的分布在整個篩網上，并產生自動分級，從而使料層下粒度較小的物料迅速過篩，而上面粒度相對較大的物料則向出料端運動。在移動過程中，由于沒有攪拌和垂直跳動，因而其中較小的顆粒緊貼篩面，隨時可以過篩。
      出料端篩體的運動為近似往復直線運動，是篩理作用逐漸減弱。從而使大于篩孔尺寸的顆粒迅速向出口方向移動，直到排出機外，完成物料的整個篩分。在篩理過程中，不斷跳動的彈性跳動小球，有效地防止物料堵塞篩孔，保證了篩理的高效率。平衡塊使篩體在運動的過程中各個方向的慣性力都得以平衡，從而保證了篩體運動的平穩性

平面回轉篩技術參數表：

層數	型號	篩面規格 （寬X長） （mm）	篩箱行程 （mm）	電動機		A （mm）	B （mm）	C （mm）	D （mm）	重量 （kg）
				功率 （kw）	轉速 （rpm）
1	ACPM1000X1400	1000X1400	63.5	1.5	960	2731	962	1168	1200	715
	ACPM1000X2100	1000X2100	63.5	1.5	960	3285	962	1156	1200	980
	ACPM1000X3000	1000X3000	63.5	1.5	960	4484	1035	1194	1251	1200
	ACPM1500X2100	1500X2100	63.5	1.5	960	3460	1003	1708	1759	1380
	ACPM1500X3000	1500X3000	76	2.2	960	4232	1362	1778	1892	1340
	ACPM1500X3600	1500X3600	76	5.5	960	5098	1352	1956	2048	2410
	ACPM1200X3600	1200X3600	76	5.5	960	5263	1327	2464	2556	2020
2	ACPM1000X2100	1000X2100	63.5	1.5	960	3743	1121	1308	1378	1400
	ACPM1000X3000	1000X3000	76	4	960	4575	1317	1270	1546	1840
	ACPM1500X2100	1500X2100	63.5	4	960	3728	1330	1781	1946	1710
	ACPM1800X3600	1800X3600	76	7.5	960	5305	1500	2256	2459	3880
	ACPM1500X3000	1500X3000	76	7.5	960	4765	1397	1956	2159	2780
	ACPM1500X3600	1500X3600	76	7.5	960	5365	1368	2032	2159	3180
3	ACPM1000X2100	1000X2100	63.5	5.5	960	4854	1422	1435	1549	2150
	ACPM1500X3000	1500X3000	76	5.5	960	4765	1391	1956	2159	3200
	ACPM1800X3600	1800X3600	76	7.5	960	5200	1500	2400	2500	4170
	ACPM2000X5000	2000X5000	92	11	960	5400	2000	2750	2810	5500

結構CAD圖紙

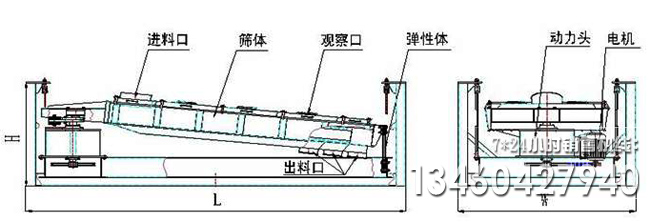

平面回轉篩結構部件圖紙

1、進料裝置的設計  進料裝置由進料管、軟布套筒和進料箱組成。進料管內設有錐形圓筒，可改變物料落點的位置，引導物料落入進料箱的中心部位；進料箱內固定有分料板，可以伸縮調節，以使物料沿篩面寬度均勻分布。
2、篩格的設計  篩格由篩格框架、篩板框架、篩板等組成。篩體內部分別安裝上前篩格和后兩個篩格，大于篩板上孔尺寸的物料流在篩格上，而小于篩孔尺寸的物料則通過篩孔到達篩格下面，提高了物料篩分精度。
3、出料機構的設計  出料箱由箱體、大雜出料斗、小雜出料斗、物料出料斗等組成，可以做到分級出料，提高了工作效率。
4、驅動裝置的設計  振動電機安裝子啊篩體前部，傳動裝置包括電動機、塔形V帶輪、V膠帶及兩塊扇形偏重等組成。可以通過改變V帶在塔輪上的位置可以改變篩體的轉速。調節偏心塊改變激振力。

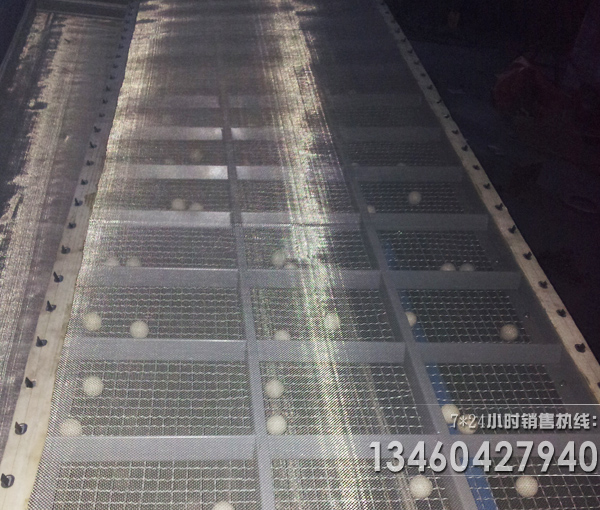

5、篩體的設計  篩體由鋼板焊接及螺栓連接而成，內裝有兩層抽屜式篩格，篩面采用橡皮球清理，既能夠做到分級篩料和儲存，同時還能夠清理篩網，減少堵塞。

1536平面回轉篩試機視頻

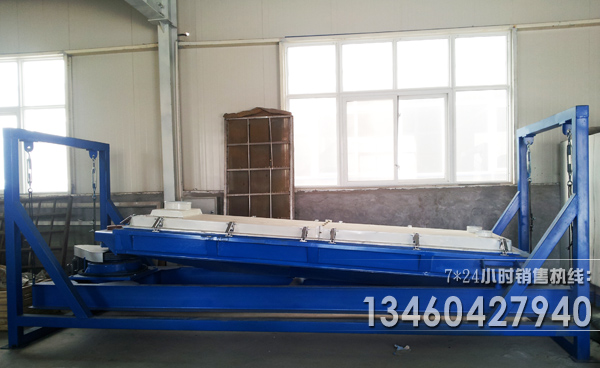

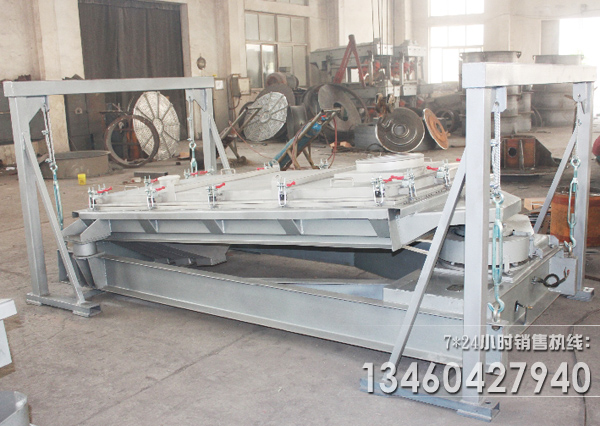

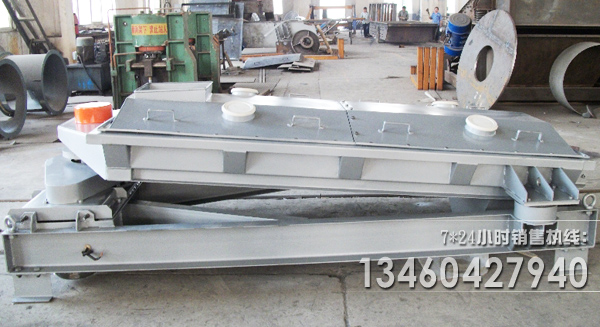

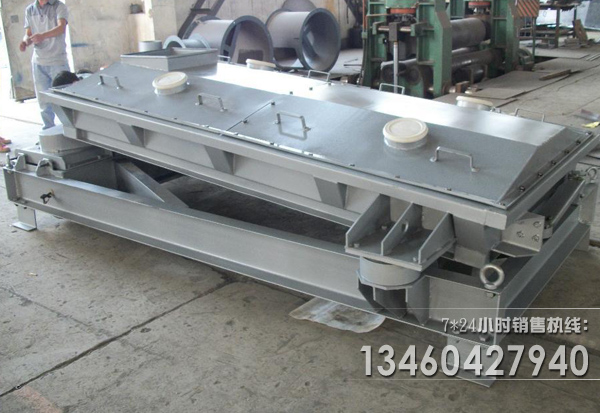

平面回轉篩圖片

使用廠家須知

平面回轉篩的操作細節
我們的平面回轉篩分設備應有穩定的基礎。操作和安裝是有著密切關系的。

（1）  平面回轉篩出廠前已將篩網裝妥，使用過程中的平面回轉篩篩網更換可自己更換。
（2）  平面回轉篩開機前，應先檢查平面回轉篩各壓緊螺栓的緊固程度，及平面回轉篩各料口的位置是否與接料器對正，并觀察振動電機是否能正常轉動及彈簧受力有無阻礙，檢查各層篩網是否壓緊。
（3）  當平面回轉篩接入電氣控制盤之前，應首先對電氣控制盤進行檢查。線路接通后觀察振動電機旋轉方向是否是順時針方向, (備注：否則應改變相序)運轉是否正常，有無異噪聲。
（4）  調節振動電機上下偏心塊的相位角，以適應各種物料篩分情況。
安裝調試操作步驟和安裝調試注意事項
1.  機器在安裝前，首先必須參照裝箱單檢查零部件是否齊全和損壞。
2.  一定要參照安裝圖進行安裝，其中支承底架一定要水平安裝在基礎上，基礎必須具有足夠的剛度和強度，來支承平面回轉篩（大顆粒尿素篩）的全部動負荷以及靜負荷。
3.  可利用篩箱耳軸吊運篩機，不可直接掛在激振器上吊運整個篩子。
4.  安裝篩機時，應確保篩箱與料斗、料槽等一類非運動件之間保持最小75mm間隙。
5.  設備安裝后，篩面左右保持水平，否則，可在彈簧座與支承件間墊薄鐵片進行調整。
6. 彈簧必須處于垂直狀態，彈簧固定架固定在篩箱的耳軸上。
7.  平面回轉篩（大顆粒尿素篩）驅動方向定為，站在給料端，面對物料流動方向，觀察電機位置，左手方為左向驅動，右手方為右向驅動。本平面回轉篩（大顆粒尿素篩）采用對稱設計，兩側均有皮帶輪。更換電機位置可實現改變左右驅動方向。
8.  確保V帶張力有充分的調整量，兩個皮帶輪端面調整在一個平面內。
9.  試車前必須用手（或其它方法）轉動激振器。轉動靈活，無卡阻現象時，方可開動機器。
10. 安裝調整結束后，應進行不少于2小時空載試運轉，要求運轉 平穩，無異常噪音，軸承最高溫度不超過75℃。
11. 用戶可根據現場使用情況，通過適當增減副偏心塊的數量、調 整振幅的大小，以達到理想的篩分效果。
